Fotos de la construcción

Publicado por Emilio González | 29/07/2024

Más del despiezado de la Kepler.

Compendio ejecutivo

Comienzo del montaje y 'Primera Luz' 55 días y 78 días respectivamente luego de definir los requerimientos. Los paneles azules son el aislamiento de goma esponjosa.|

Los detalles

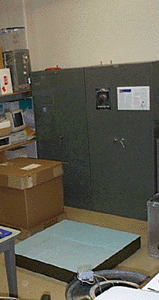

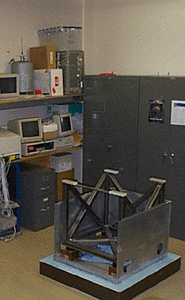

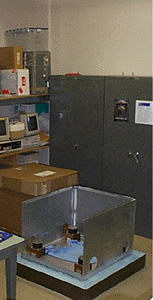

Izquierda: base; Media: base con montaje amortiguador Derecha: base con estructura para albergar la esfera de integración;

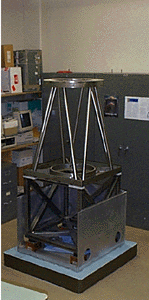

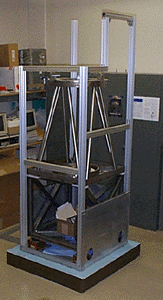

Izquierda: placa inferior y estructura de medición de Invar agregada; Derecha: armazón de soporte de la cobertura térmica.

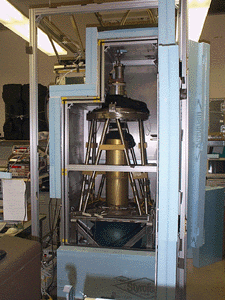

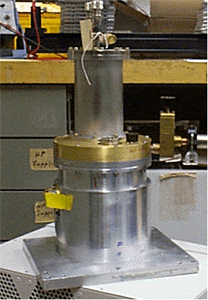

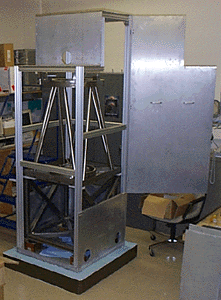

Izquierda: primeras placas de aluminio de ¼ pulgadas para control térmico; Derecha: instrumento completamente montado. El tabique 'dorado' se asienta en la parte superior de la placa de estrellas y se extiende hasta justo debajo de la óptica de la cámara. El cilindro superior es el enfriador Cryotiger y lo que se encuentra a su lado es donde se alberga la CCD. Las paredes interiores de aluminio tienen una temperatura regulada mediante enfriadores/calentadores termoeléctricos. En la parte inferior puede verse la Labsphere azul.

Fotografía de cerca de los componentes

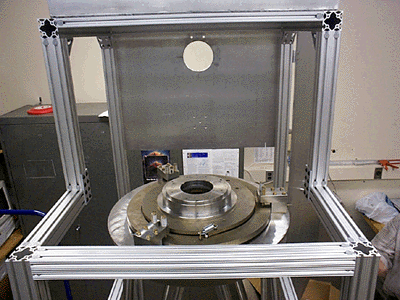

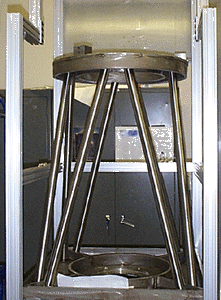

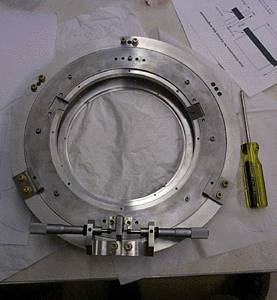

Izquierda: estructura de medición de Invar, la placa superior sostiene la cámara, la placa en la base sostiene la placa de la interface rotativa. Derecha: placa de interface rotativa para unir la esfera de integración debajo y la placa de estrellas.
